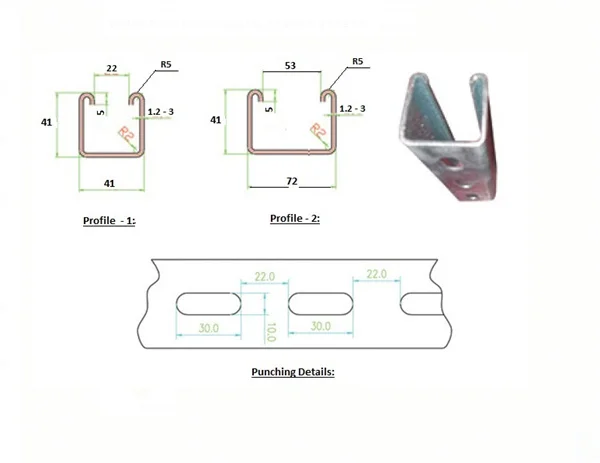

I. رسومات المخطط: (حسب تأكيد الطرفين)

II. خطوات سير عملية الإنتاج:

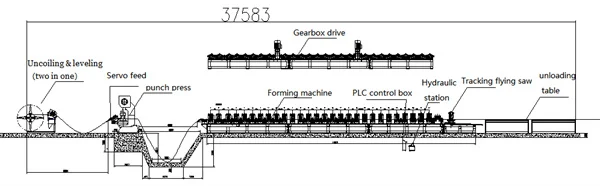

فك البكرة الغير مباشر ← تحكم ضغط والثقب← امداد المؤازرة CN ← مكبس ثقب هوائي 80T ← آلة التشكيل ← تتبع وقطع هيدروليكي ← التفريغ

III. بيانات المكونات الرئيسية:

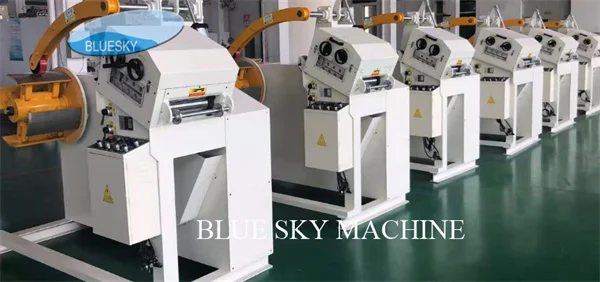

1. فك اللفائف والبكرات والتسوية (اثنان في واحد):

(1) القطر الداخلي للبكرة : ø 508 ± 30 ملم

(2) عرض الامداد: 350mm

(3) أقصي قطر خارجي : ø 1500mm

(4) أقصى تحميل: 3 طن

(5) لفة التسوية: الكمية: 7 لفات ، المادة: 40Gr

(6) عرض التسوية الفعال: ≥300mm.

(7) أقصى سرعة تسوية: 0-15 م / دقيقة.

(8) قوة التسوية: 4 KW.

(9) سرعة خط الحث التلقائي.

2. نظام التثقيب:

(1) وحدة امداد المؤازرة

A. نموذج وحدة امداد المؤازرة: NCF - 300

B. عرض التغذية: 300 مم

C. سماكة اللفة: 3 مم (حد أقصى)

D. سرعة الامداد: 0-15 م / دقيقة

E. قوة المؤازرة: 2 KW

(2) مكبس ثقب هوائي 80T: نوع جسر الرافعة

(3) مادة القالب وعملية:

قالب ثقب التثقيب ، المادة: Cr12MoV ، التشطيب ، التبريد ، قطع الخط ، آلة الطحن. صلابة التبريد: HRC: 58-62 °.

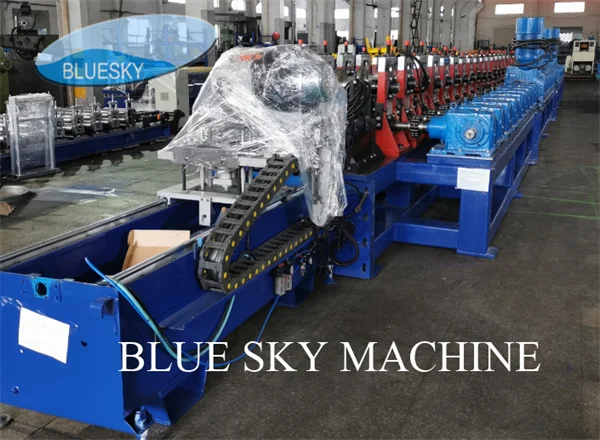

3-مُشكل اللفة:

(1) آلة التشكيل: هيكل منزل قائم. المادة: حديد الدكتايل. المواصفات: 500 * 300 * 60. تشطيب CNC.

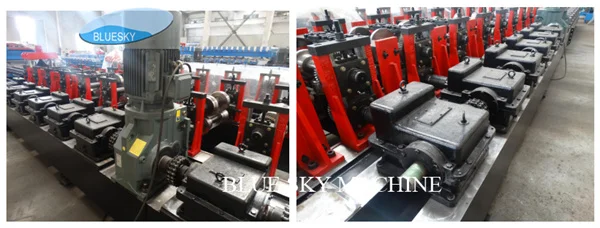

(2) وضع النقل: يتم تشغيل أسطوانة التشكيل بواسطة 180 علبة تروس متزامنة ومخفض المحرك

(3) اقتران: بين صندوق التروس ورأس العمود ، اقتران مباشر ， بين علب التروس ، اقتران العجلة المسننة

(4) مادة الاسطوانة: 40Cr التبريد والمعالجة التقسية (HB250-280)
(5) مادة اللفة: تحمل الصلب GCr15 ، مقوى مرتين ، صلابة التبريد: HRC58-62 ° ، مطلي بالكروم الصلب.

(6) قطر الاسطوانة: Φ90mm (محمل HRB)
(7) التحكم الدائم: المادة: حديد الدكتايل. المواصفات: 500 × 300 × 60 مم. تشطيب CNC
(8) كتلة المحمل: الحديد الزهر ، والتشطيب ، وهيكل محمل مزدوج.
(9) تعميم نظام التبريد
(10) سرعة التشكيل: 0-15 م / دقيقة.
(11) قوة محرك آلة التشكيل: 45 KW ، علبة تروس لخفض الإنتاج المزدوج ، قوة المحرك: 45KW-4P
(12) عدد الأسطوانة: 20 عدد

(13) السماكة: 1.2-3 مم (الفولاذ المدلفن على البارد ، SS ، HR الصلب.)
(14) عرض المواد الخام: يجب أن يسود عرض لوحة الاختبار الفعلية
(15) حجم عمل التغذية: 300 مم

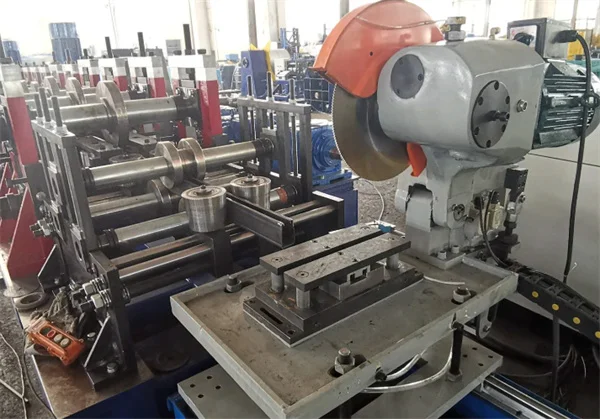

3. آلية القطع (وقف النشر)
(1) نوع القطع: التثقيب والقطع الهيدروليكي
(2) وضع القطع: قطع المنشار الطائر بدون نتوء
(3) طاقة النظام الهيدروليكي: 5.5 KW

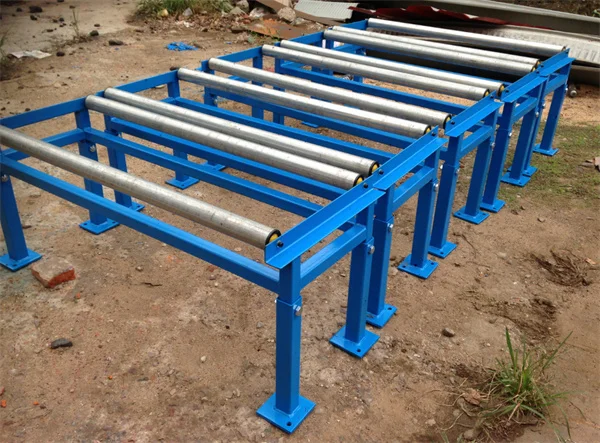

4. طاولة التفريغ:
(1) حجم طاولة التفريغ: 1500 مم × عدد 2
(2) هيكل طاولة الاستلام: هيكل أسطوانة ، لحام فولاذي زاوية ، بدون كهرباء.
(3) الجهد: 415 فولت ، 50 هرتز ، 3 أطوار.
